Drzwi przeciwwybuchowe w obiektach amunicyjnych: dlaczego same bary nie wystarczą?

Ponad 300 metrów sześciennych betonu ułożonego podczas jednego, ciągłego betonowania. Gęste zbrojenie ze specjalnymi zakończeniami. Szesnastotonowy aparat rentgenowski do badania niebezpiecznych przedmiotów. Warsztat amunicyjny w Soesterberg pokazuje, jak wymagającym zadaniem jest stworzenie bezpiecznego miejsca pracy z materiałami wybuchowymi.[1]

To także dobry punkt wyjścia do rozmowy o drzwiach przeciwwybuchowych. Drzwi przeciwwybuchowe i bramy przeciwwybuchowe to specjalistyczne elementy stolarki budowlanej o wzmocnionej konstrukcji, projektowane i sprawdzane pod kątem wytrzymania określonych obciążeń wybuchowych. Ten tekst jest przeznaczony dla projektantów, wykonawców, dostawców oraz osób odpowiedzialnych za bezpieczeństwo w obiektach przechowujących amunicję i materiały wybuchowe, które muszą dobrać rozwiązanie zgodne z wymaganiami technicznymi i realnym scenariuszem zagrożenia.

Ich dobór nie powinien rozpoczynać się od porównania masy skrzydeł ani największej liczby barów w katalogu. Najpierw trzeba ustalić funkcję ochronną, scenariusz zagrożenia i wymagany rezultat, a następnie sprawdzić, w jaki sposób potwierdzono odporność: w badaniu fizycznym, analizą obliczeniową czy połączeniem obu metod. Właśnie to omawiamy dalej: zasady projektowania i doboru drzwi przeciwwybuchowych, wymagania i normy, metody badań oraz analiz, kwestie montażu i interpretacji wyników w kontekście ochrony personelu, mienia i bezpieczeństwa magazynowania amunicji.

Równie ważne jest pytanie o dowody: czy deklarowaną odporność potwierdzono w badaniu fizycznym, wykazano obliczeniowo, czy oceniono przez połączenie obu metod?

Soesterberg: specjalistyczny warsztat, nie wzorzec każdego magazynu

W komunikacie z 15 czerwca 2026 roku holenderska agencja nieruchomości państwowych Rijksvastgoedbedrijf przedstawiła nowy warsztat dla wojskowej służby EODD. Obiekt ma umożliwiać badanie i demontaż niebezpiecznej amunicji w kontrolowanym środowisku, a w razie niezamierzonej eksplozji ograniczać jej konsekwencje. W określonych pomieszczeniach projektanci szczególną uwagę poświęcili ciągłości konstrukcji, stosując specjalną mieszankę betonową i intensywne zbrojenie.

Nie możemy ujawnić szczegółów projektu, w tym kompletnej koncepcji ochrony poszczególnych pomieszczeń. Możemy powiedzieć, że dostarczone do obiektu drzwi posiadają 281 barów odporności na wybuch, czyli aż 28,1 MPa, co stanowi ekstremalnie wysokie ciśnienie! Soesterberg jest przede wszystkim dobrym przykładem złożoności projektowania ochronnego.[2]

Magazyn ECM i warsztat EOD mają różne zadania

ECM, czyli Earth-Covered Magazine, to magazyn amunicji z pokryciem ziemnym. Polska NO-13-A247:2019 rozróżnia magazyny ECM 7 barów, ECM 3 barów oraz pozostałe, niespełniające wymagań tych kategorii. Wymagania wytrzymałościowe odnoszą się między innymi do zagrożeń pochodzących z sąsiedniego magazynu. Odporność na takie oddziaływanie nie jest automatycznie dowodem zdolności do zatrzymania wybuchu własnego zapasu amunicji.[3]

Warsztat EOD, czyli Explosive Ordnance Disposal, to miejsce przeznaczone do rozminowywania i neutralizacji materiałów wybuchowych, choć zakres EOD jest szerszy niż tradycyjne rozminowanie. Warsztat EOD może być specjalnie zabezpieczonym obiektem lub pomieszczeniem, w którym wykonywane są m.in. prace obsługowo-naprawcze oraz przygotowanie wyposażenia EOD, a także działania związane ze znalezionymi środkami wybuchowymi, w zależności od przeznaczenia obiektu. Ze względu na ryzyko eksplozji, takie miejsce wymaga zastosowania rozwiązań takich jak ściany odciążające, separacja stref, odpowiednie odległości bezpieczeństwa oraz drzwi przeciwwybuchowe. Norma NO-13-A247:2019 podkreśla konieczność ograniczania zagrożeń poprzez organizację pracy, rozśrodkowanie amunicji oraz stosowanie przegród, kabin i komór. Warsztat ten należy rozpatrywać zarówno jako potencjalne źródło zagrożeń, jak i obiekt narażony na skutki zdarzeń zewnętrznych. W związku z tym nie można zakładać, że wszystkie drzwi w takim obiekcie pełnią tę samą funkcję. [4]

Polski kontekst: Normy Obronne i wymagania NATO

Ważnym dokumentem odniesienia jest NO-13-A247:2019 „Amunicja i materiały wybuchowe — Zasady przechowywania w magazynach naziemnych”. Zgodnie z przedmową opracowano ją na podstawie AASTP-1(B)(1) / STANAG 4440:2015, edycja 2, wprowadzając wskazane części tych wytycznych. Dokument obejmuje również podstawowe wymagania konstrukcyjne dla warsztatów. Jego deklarowanym celem jest ujednolicenie zasad z rozwiązaniami stosowanymi w państwach NATO i uzyskanie wymaganej interoperacyjności.[5]

W dokumentacji inwestycji trzeba odróżniać Normy Obronne, publikacje NATO i normy badań wyrobów PN-EN. Nie pełnią tej samej funkcji. Rejestry instytucji obronnych potwierdzają nowsze odniesienia NATO: AASTP-1, wydanie D, wersja 1, oraz STANAG 4440, edycja 4, z 2025 roku. Nie oznacza to automatycznej aktualizacji treści NO-13-A247:2019 ani jej pełnej tożsamości z nowszym wydaniem sojuszniczym.[6]

Osobny obszar stanowią fortyfikacje polowe. NO-54-A205:2011 wraz ze zmianą A1:2020 dotyczy ich klasyfikacji i rozwiązań funkcjonalnych. Zmiana aktualizuje odniesienie w załączniku informacyjnym do ATP-3.12.1.8(A) / STANAG 2280:2016, edycja 2. Nie należy przedstawiać tego dokumentu jako odpowiednika zasad magazynowania według AASTP-1. Właściwa podstawa projektowa wymaga konkretnych oznaczeń i wydań, nie ogólnego hasła „według NATO”.[7]

Bezpieczeństwo magazynowania jest szersze niż odporność drzwi przeciwwybuchowych

NO-13-A247:2019 posługuje się pojęciami PES — obiektu zagrażającego — oraz ES — obiektu zagrożonego. Ten sam magazyn może występować w obu rolach. Znaczenie ma także QD, czyli odległość kwalifikowana, powiązana między innymi z masą netto materiałów wybuchowych NEQ, konstrukcją obiektów i wymaganym poziomem ochrony.[8]

Praktyczny wniosek: nawet bardzo odporne drzwi nie zastąpią prawidłowego usytuowania magazynu ani oceny przechowywanej amunicji. W wojskowych obiektach magazynowania amunicji, w tym ECM, wymagania dla zestawów drzwiowych muszą wynikać z właściwych dokumentów projektowych, Norm Obronnych oraz – tam, gdzie mają zastosowanie – dokumentów NATO. Nie oznacza to, że każde drzwi przeciwwybuchowe podlegają temu samemu zestawowi wymagań. Otwory drzwiowe i ich połączenia z konstrukcją mogą stanowić krytyczne elementy obiektu. Dlatego konieczne jest ocenianie całego zestawu: skrzydła, okuć, ościeżnicy, mocowań oraz konstrukcji wsporczej. Wymagany poziom odporności oraz odpowiednie marginesy bezpieczeństwa przeciwwybuchowego powinny wynikać z przyjętego scenariusza obciążenia, kryteriów projektowych i właściwych dokumentów normatywnych. Warto również wziąć pod uwagę doświadczenia z wojny na Ukrainie (masa głowic bojowych dronów i rakiet, generowane siły wybuchu). Zasadnicze wymagania dla wyrobów stosowanych w obiektach wojskowych nie wynikają z ATEX. Dobór odbywa się na podstawie istniejącego ryzyka wystąpienia zdarzenia oraz spodziewanej siły eksplozji. W tym kontekście szczególne znaczenie ma to, że samych drzwi przeciwwybuchowych nie można traktować jako rozwiązania kompletnego, bo bez właściwie zaprojektowanej konstrukcji oraz montażu cały układ nie zapewnia odpowiedniej ochrony. Zestaw drzwiowy stanowi integralną część projektu bezpieczeństwa, realizowanego zgodnie z obowiązującymi normami natowskimi, a nie ich cywilnymi odpowiednikami.

Ciśnienie, impuls i czas: dlaczego jedna liczba nie wystarcza?

Odporność drzwi należy odnosić do określonego przebiegu obciążenia. Impuls ciśnienia opisuje oddziaływanie ciśnienia w czasie i odpowiada polu pod jego wykresem. Trzeba też odróżniać ciśnienie padającej fali uderzeniowej od ciśnienia odbitego przy powierzchni przegrody. Sama wartość szczytowa nie opisuje całego obciążenia, ponieważ istotny jest także gwałtowny przyrost ciśnienia. [9]

Bezpośrednie potwierdzenie zawiera tablica 10 NO-13-A247:2019: dla elementów magazynów ECM zestawia nadciśnienie, impuls oraz czas jego trwania. Instalacja drzwi przeciwwybuchowych o niskim impulcie i krótkim czasie oddziaływania nadciśnienia nie ochroni ludzi i sprzętu jeżeli dobrano drzwi o niewystarczających parametrach obciążenia dynamicznego. Oznaczenia 3-bar i 7-bar ECM mają więc znaczenie techniczne, ale dotyczą określonych warunków, w tym usytuowania magazynów i charakterystyki oddziaływania.[10] Oprócz tego równie istotne jest zainstalowanie odpowiednich, powietrznych zaworów ciśnieniowych, przepustów kablowych itp.

Wynik dowolnej próby osiągającej 7 bar nie jest automatycznie potwierdzeniem przydatności drzwi do każdego magazynu 7-bar ECM. Zwłaszcza jeżeli testu nie wykonano lub wykonano w oparciu o normy cywilne. Już sama masa własna drzwi przeciwwybuchowych często dużo mówi o ich wytrzymałości mechanicznej — jak twierdzi znany ekspert, „fizyki nie da się oszukać”. Jeśli masa drzwi jest podejrzanie niska, projektant powinien zachować szczególną ostrożność. W Polsce nie brakuje dostawców oferujących certyfikaty z nieznanych instytutów. Przy porównywaniu ofert należy zwrócić uwagę nie tylko na nominalną odporność na wybuch, osiąganą przy stosunkowo niewielkich ładunkach, lecz przede wszystkim na szczytowe nadciśnienie, impuls oraz czas trwania dodatniej fazy obciążenia (siłę i czas trwania impulsu wybuchowego). Warto znać m.in. jego ekwiwalent TNT, odległość od badanego zestawu, geometrię badania oraz uzyskane wartości ciśnienia, impulsu i czasu trwania dodatniej fazy.

Kierunek fali, otwieranie drzwi i ruch powrotny

Z punktu widzenia mechaniki istotne jest, czy obciążenie od fali uderzeniowej dociska skrzydło do powierzchni oporowych ościeżnicy, czy próbuje je od nich odsunąć. W drugim przypadku szczególnego znaczenia nabierają zamknięcia, mechanizm ryglowy, zawiasy i połączenia ramy, ponieważ zadaniem drzwi przeciwwybuchowych jest zapobieganie rozprzestrzeniania się skutków zdarzenia na kolejne strefy obiektu. Ocenie podlega także rebound: oddziaływanie w kierunku przeciwnym do początkowego, związane z odpowiedzią konstrukcji lub ujemną fazą ciśnienia; analizowane parametry obejmują tu również przyrost ciśnienia. Nie jest to po prostu inna nazwa podciśnienia.[11]

Kierunek działania fali i kierunek codziennego otwierania to jednak dwie różne kwestie. Projekt musi uwzględniać również dostęp i ewakuację, a przy opisie ciśnienia padającego i odbitego trzeba pamiętać, że konstrukcja zestawu musi być oceniona dla przewidywanego przebiegu obciążenia, w tym – jeśli scenariusz tego wymaga – również fazy ujemnej i ruchu powrotnego, którego skutki mogą być nawet groźniejsze. Równie istotne jest ustalenie kierunku: czy potencjalne zagrożenie pochodzi z zewnątrz czy z wewnątrz. Uzupełniające wytyczne ONZ IATG 05.20 — niebędące dokumentem NATO — wskazują otwieranie na zewnątrz i odpowiednie wyjście dla personelu przy stosowaniu drzwi przesuwnych, składanych lub podnoszonych, bo projektuje się je w taki sposób, aby najbardziej zminimalizować konsekwencje eksplozji. Doboru nie należy zatem podporządkowywać wyłącznie jednemu kryterium mechanicznemu.[12] Nierzadko w obiektach do których Hartmann Tresore dostarcza drzwi stosuje obok dużych przeciwwybuchowych drzwi przesuwnych - służących do ochrony sprzętu - małe drzwi przesuwne lub skrzydłowe, których zadaniem jest jedynie awaryjna ewakuacja personelu.

Drzwi, ościeżnica i żelbet jako jeden układ

Najbardziej bezpośredni polski zapis dotyczący naszego tematu znajduje się w punkcie 7.3 NO-13-A247:2019, w wymaganiach dla kabin rozbrajania amunicji:

„Drzwi kabin powinny być o konstrukcji uodpornionej na wybuch, posiadać grubość i sposób zamocowania adekwatny do wytrzymałości ścian”.[13]

Ten sam punkt przewiduje ciężką konstrukcję żelbetową kabiny o wytrzymałości adekwatnej do ilości NEQ. Zapis wiąże więc dobór drzwi z konstrukcją pomieszczenia. Nie wystarczy wybrać masywnego skrzydła, pozostawiając projektantowi lub wykonawcy nieokreślony sposób jego osadzenia; rozwiązanie trzeba dobrać w taki sposób, aby jak najbardziej zminimalizować konsekwencje eksplozji. W praktyce chodzi również o zapewnienie dostępu i ewakuacji oraz ograniczenie rozprzestrzeniania się skutków zdarzenia w obrębie obiektu. Odpowiednio dobrane drzwi mogą znacząco zmniejszyć skutki wybuchu i działania ognia.

Podobną zasadę widać w wymaganiach dla ECM. Rysunek 5 na stronie 29 NO-13-A247:2019 pokazuje drzwi i ramę w powiązaniu z filarami ściany frontowej oraz belką poziomą. Punkt 5.6.1.3 odnosi się do odpowiedniej konstrukcji drzwi i ich zamocowania w ścianie frontowej.[14] O skuteczności decydują tu nie tylko masa skrzydła, ale też parametry drzwi, ościeżnicy, struktura drzwi kształtującą rozkład sił oraz właściwości przeciwwybuchowe całego układu.

Praktycznym sposobem uporządkowania oceny jest prześledzenie drogi przekazywania obciążeń: skrzydło → powierzchnie oporowe i okucia → ościeżnica → mocowania → konstrukcja budynku. Taki schemat pozwala ocenić wpływ ich zaawansowanej konstrukcji, solidną konstrukcją wewnętrzną oraz zaawansowanej konstrukcji połączeń na pracę kompletnego rozwiązania.

Kotwienie i montaż wymagają udokumentowania – nieszczelność spowodowana nieprawidłowym montażem

Z przywołanych wymagań nie wynika jedna uniwersalna technologia montażu. Nie można z góry uznać, że każda ościeżnica musi być przyspawana do zbrojenia i zabetonowana wraz ze scianą frontową jednym betonowaniem (to jednak zawsze najlepsza opcja jeśli etap inwestycji na to pozwala) albo że wszystkie kotwy montowane po betonowaniu są niewłaściwe. Rozstrzygające powinno być wykazanie przydatności konkretnego połączenia. W praktyce oznacza to także skomplikowane procedury montażu, dlatego do bezpiecznego używania drzwi przeciwwybuchowych zalicza się montaż zgodny z dokumentacją producenta oraz unikanie nieautoryzowanych napraw.

Wytyczne NPSA dotyczące badań przegród narażonych na wybuch zewnętrzny podkreślają znaczenie reprezentatywnego fragmentu ściany oraz określonej liczby, rodzaju i wielkości mocowań. Z kolei zakres PN-EN 13124-2:2026-04 zaznacza, że badanie zestawu nie określa zdolności otaczającej konstrukcji do przeciwstawienia się bezpośrednim lub przekazywanym siłom. Raport dotyczący drzwi nie zastępuje więc oceny ściany i jej współpracy z zestawem.[15] Ocenie musi podlegać cała struktura, a nie tylko masywne skrzydło.

O skuteczności rozwiązania decydują nie tylko same drzwi i rama, ale też ich parametry, zaawansowana konstrukcja oraz sposób powiązania z mocowaniem i podłożem. Dlatego producent zazwyczaj określa wymagania dotyczące odpowiedniej konserwacji oraz użytkowania zgodnie z instrukcją obsługi. W przypadku wystąpienia jakichkolwiek pytań związanych z montażem, serwisem lub ograniczeniami raportu z badań należy skonsultować się z producentem albo dystrybutorem.

Przy ocenie schematu przenoszenia obciążeń trzeba uwzględnić również konstrukcję ściany frontowej, sposób wykonania montażu drzwi przeciwwybuchowych i właściwości całego układu.

Szczelność i odciążanie: nie każdy obiekt ma zatrzymać wszystko

Ograniczanie skutków eksplozji i kontrolowane uwolnienie ciśnienia to różne strategie ochrony. Punkt 5.5.2 NO-13-A247:2019 przewiduje dla określonych magazynów amunicji stwarzającej zagrożenie pożarem — przede wszystkim podklasy 1.3 — element o konstrukcji lekkiej, umożliwiający zmniejszenie ciśnienia i ukierunkowanie jego oddziaływania. Norma wyraźnie wyłącza z tego wymagania magazyny ECM. Nie ma więc jednej uniwersalnej technologii dla każdego obiektu, a skomplikowane procedury montażu wymagają zgodności z obowiązującymi normami i certyfikatami. W praktyce oznacza to także ocenę, czy system ma ograniczać nadciśnienie, czy również redukować w powietrzu szkodliwe gazy oraz toksyczne opary, które po zdarzeniu mogą stanowić zagrożenie dla ludzkiego zdrowia.

W wymaganiach dla kabin rozbrajania wskazano natomiast układ pomieszczenia i korytarza ukierunkowujący potencjalną falę na zewnątrz budynku. Po ocenie ściany nośnej i całego układu konstrukcyjnego trzeba też pamiętać, że nie jest to opis uniwersalnej, całkowicie zamkniętej komory, która ma zatrzymać wszystkie skutki zdarzenia. Właściwie dobrane rozwiązania potrafią ochronić ludzkie zdrowie, ale ich zadaniem musi pozostawać zgodność z przyjętą koncepcją ochrony.[16]

Drzwi ochronne i przepuszczalność powietrza – nie są automatycznie hermetyczne

NO-54-A206:2018 rozróżnia drzwi ochronne, hermetyczne i ochronno-hermetyczne. Pierwsze wiąże z ochroną przed wskazanymi oddziaływaniami fali, pocisków i odłamków, dlatego w praktyce obejmuje to również drzwi odporne na wybuch stosowane w obiektach o podwyższonym ryzyku. Drugie z zapobieganiem przenikaniu gazów, a trzecie z połączeniem obu funkcji, więc drzwi przeciwwybuchowe nie zawsze są jednocześnie gazoszczelne, a najczęściej nie są. Uzyskanie wysokiej i zweryfikowanej gazoszczelności dużej bramy przesuwnej może być technicznie wymagające i nie wynika automatycznie z jej odporności przeciwwybuchowej. Jej zadaniem jest przede wszystkim ochrona przed skutkami eksplozji. W niektórych scenariuszach chodzi też o ograniczenie przedostawania się do wnętrza lub na zewnątrz szkodliwych gazów i toksycznych oparów, a takie rozwiązania mogą chronić ludzkie zdrowie, ale zakres ochrony zależy od przyjętej koncepcji obiektu. Drzwi przeciwwybuchowe Hartmann Tresore są wyposażone w gumowe uszczelki, które podczas oddziaływania fali wybuchowej dociskającej drzwi do ościeżnicy uszczelniają konstrukcję. Ich obecność nie oznacza jednak automatycznie gazoszczelności. Przywołana wyżej norma dotyczy wejść do schronów polowych z elementów prefabrykowanych chroniących ludzi a nie magazynów broni, a drzwi odporne dobiera się tu zawsze według wymaganych parametrów. Nazwa rodzaju drzwi nie zastępuje określenia ich parametrów oraz sposobu potwierdzenia ich właściwości.[17]

Odłamki i stan drzwi po wybuchu

Ocena ochrony nie może kończyć się na nadciśnieniu. NO-13-A247:2019 uwzględnia odłamki pierwotne, wtórne i odpryskowe. W wymaganiach dla drzwi oraz ściany frontowej ECM łączy odporność na falę z oddziaływaniem odłamków; obejmuje to m.in. drzwi przeciwwybuchowe i drzwi odporne na wybuch. Równocześnie wymaga, aby przy rozpatrywanym obciążeniu konstrukcja się nie zawaliła, a drzwi i ościeżnice nie wypadły. Dopuszcza jednak deformacje, z ograniczeniami związanymi z bezpieczeństwem amunicji.[18]

„Drzwi pozostały w otworze” i „drzwi nadal mogą służyć do ewakuacji” to różne rezultaty. Wymagany stan zestawu po zdarzeniu trzeba ustalić przed zakupem. NPSA zaleca zdefiniowanie, czy drzwi mają pozostać zabezpieczone, nadawać się do otwarcia, czy dopuszcza się ich zablokowanie. Taki podział ma znaczenie praktyczne, bo po zdarzeniu może decydować o czasie potrzebnym na przeprowadzenie akcji ratowniczej. Nie należy wywodzić pełnej sprawności z ogólnego stwierdzenia, że zestaw „wytrzymał wybuch”.[19] W drzwiach przeciwwybuchowych instalowanych przez Hartmann Tresore chodzi nie tylko o spełnienie opisanych wyżej wymogów - naszym celem jest zachowanie operacyjności drzwi nawet po wybuchu. Na testach poligonowych jesteśmy w stanie sprawdzić, czy drzwi przeciwybuchowe pozwalają się otworzyć i zamknąć ponownie bepośrednio po eksplozji. Jest to kluczowe ze względu na możliwości ewakuuacji ludzi i sprzętu. Dlatego Hartmann Tresore do obiektów wojskowych oferuje nierzadko drzwi, drzwi które przetrwały poligonowy test wybuchu 9 bar do obiektów gdzie wymogiem jest zaledwie 7 bar.

Badanie fizyczne a MES: dwa różne rodzaje dowodów

Badanie fizyczne opisuje zachowanie rzeczywistego zestawu. Analiza numeryczna przewiduje odpowiedź konstrukcji na podstawie modelu i jego założeń. Nie są to tożsame rodzaje potwierdzenia, choć mogą się wzajemnie uzupełniać.

MES — metoda elementów skończonych, ang. Finite Element Method (FEM) — nie oznacza automatycznie obliczeń statycznych, choć nierzadko są one jedynie statyczne. Może służyć również do zaawansowanych analiz dynamicznych, nieliniowych, uwzględniających kontakt, duże odkształcenia i uszkodzenia materiału. Istotne jest to, jakie zjawiska rzeczywiście ujęto w konkretnym modelu, a nie sama nazwa zastosowanego programu.[20]

Dla przejrzystości dokumentacji warto rozdzielić cztery kategorie; zanim drzwi przeciwwybuchowe trafią do sprzedaży i montażu, ich właściwości powinny być potwierdzone odpowiednim badaniem albo uzasadnioną analizą, najlepiej opartą o szereg doświadczeń przeprowadzonych przez niezależne jednostki:

Rodzaj oceny	Co jest oceniane?	Co opisuje wynik?
Fizyczna próba dynamiczna	Rzeczywisty zestaw poddany działaniu fali ciśnienia	Zachowanie podczas konkretnej próby
Fizyczna próba statyczna	Rzeczywisty zestaw pod obciążeniem statycznym	Nośność lub zachowanie w warunkach tej próby
Statyczna analiza MES	Model pod obciążeniem statycznym	Wynik obliczeń zależny od przyjętych założeń
Dynamiczna analiza MES	Model pod obciążeniem zmiennym w czasie	Przewidywaną odpowiedź dynamiczną w zakresie modelu

To rozróżnienie metod, a nie ranking jakości wszystkich badań i analiz. Samo przyłożenie w modelu ciśnienia „7 bar” nie dowodzi odtworzenia wymaganego impulsu ani tym bardziej czasu jego oddziaływania. Z kolei obciążenie statyczne równoważne wymaga uzasadnienia związku z konkretnym scenariuszem dynamicznym. Właśnie dlatego drzwi przeciwwybuchowe wykazują odporność dopiero wtedy, gdy sposób potwierdzenia odporności na eksplozję odpowiada rzeczywistemu zagrożeniu.

Próba w rurze uderzeniowej jest rzeczywistym badaniem

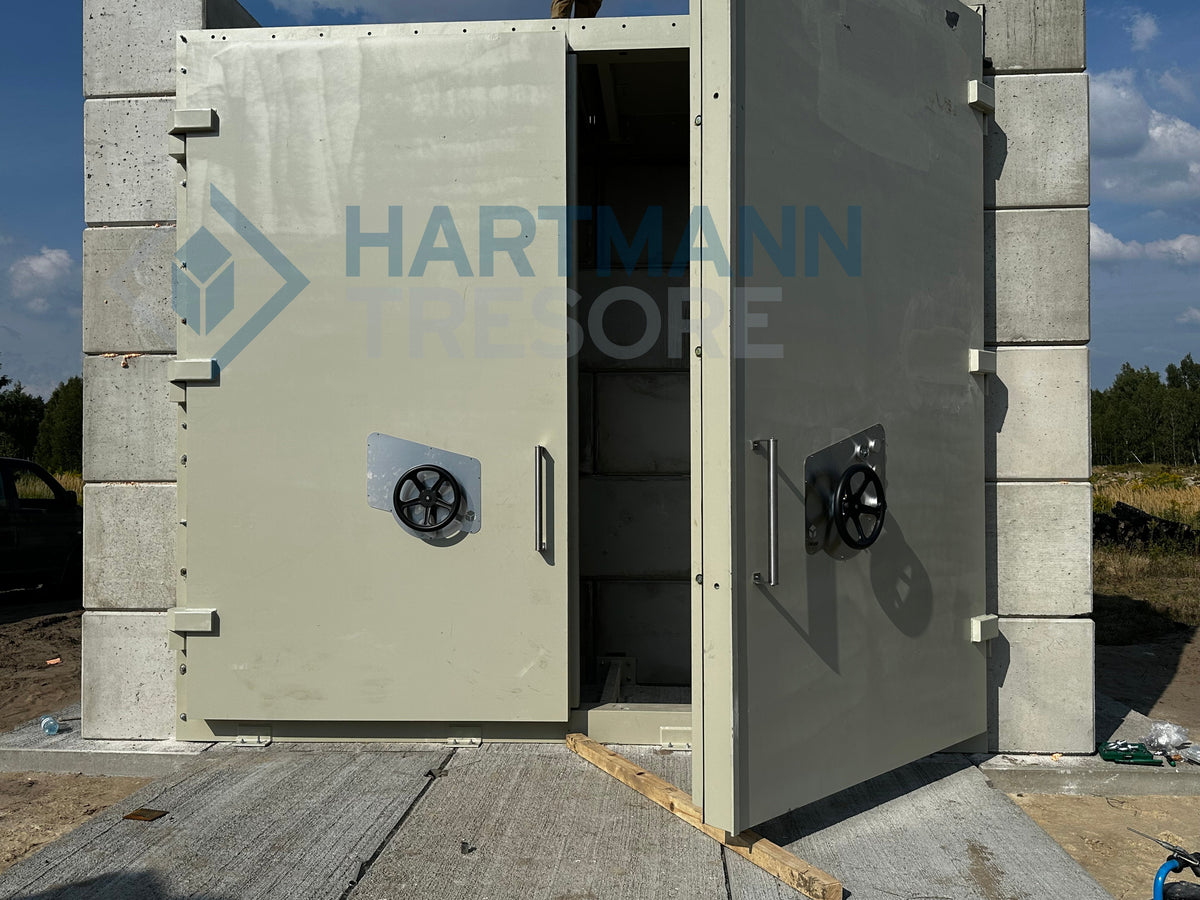

Nie należy utożsamiać „realnego testu” wyłącznie z próbą poligonową, choć ta daje warunki najbliższe ewentualnym zagrożeniom. Rura uderzeniowa także pozwala fizycznie obciążyć zestaw. ASTM F2927 obejmuje obie metody i jednocześnie zastrzega, że ich wyniki nie muszą być automatycznie równoważne. Wybór procedury powinien odpowiadać wymaganiom zastosowania. Norma ostrzega też przed przenoszeniem wyniku na drzwi jedynie wizualnie podobne do zbadanych.[21]

Wartością eksperymentu jest obserwacja rzeczywistego zachowania. Film z eksplozji nie zastępuje jednak raportu. Dla oceny oferty potrzebna jest identyfikacja zestawu, rzeczywiście uzyskanych warunków obciążenia, sposobu montażu i kryteriów wyniku. To samo wymaganie przejrzystości należy stosować do dokumentacji obliczeniowej.

Obliczenia i badania mogą się uzupełniać

Punkty 5.1 i 5.2 Normy Obronnej NO-13-A247:2019 przewidują wykorzystanie analiz, symulacji i testów w projektowaniu oraz doskonaleniu obiektów. Nie dają podstaw ani do odrzucania MES, ani do automatycznego uznawania dowolnej analizy za odpowiednik badania fizycznego. Właściwości konstrukcji należy odnosić do zakresu warunków uwzględnionych podczas oceny.[22]

Rzetelna dokumentacja powinna wskazywać: co zbadano fizycznie, co wykazano obliczeniowo i jak oba rodzaje dowodów odnoszą się do oferowanego wariantu. Sama symulacja nie powinna być przedstawiana jako przeprowadzona próba wybuchowa. Jednocześnie nie każdy wynik eksperymentu odpowiada wymaganiom każdego projektu.

Badania i klasyfikacja: wydania PN-EN z 2026 roku

W katalogu PKN potwierdzono wydania opublikowane 28 kwietnia 2026 roku, wprowadzające odpowiednie EN z 2025 roku. Rozdzielają wymagania i klasyfikację od metod badań oraz próbę w rurze uderzeniowej od próby poligonowej.[23]

Rodzaj próby	Wymagania i klasyfikacja	Metoda badania
Rura uderzeniowa	PN-EN 13123-1:2026-04	PN-EN 13124-1:2026-04
Próba poligonowa	PN-EN 13123-2:2026-04	PN-EN 13124-2:2026-04

Są to dokumenty dotyczące oceny odporności określonych elementów budowlanych: okien, drzwi, żaluzji i ścian osłonowych na oddziaływanie wybuchu. Nie zastępują zasad bezpieczeństwa całego magazynu. Numer normy na raporcie trzeba czytać razem z zakresem badania, konfiguracją zestawu i uzyskanym rezultatem.

W kontekście drzwi przeciwwybuchowych najważniejszy wniosek jest taki: PN-EN 13123/13124:2026 i AASTP-1 nie są normami „konkurencyjnymi” — odpowiadają na inne pytania. PN-EN 13123/13124 określają wymagania, klasyfikację i metody badań odporności na wybuch określonych elementów budowlanych. Natowska AASTP-1 dotyczy szerszego systemu bezpieczeństwa magazynowania amunicji i materiałów wybuchowych, w tym odległości bezpieczeństwa i oddziaływań na obiekty narażone. Odniesienia do Norm Obronnych w tym artykule dotyczą wydań NO-13-A247:2019, NO-54-A205:2011 wraz z A1:2020 oraz NO-54-A206:2018. Przy zastosowaniu projektowym należy zweryfikować ich bieżący status i komplet zmian w WCNJiK. Potwierdzenie oznaczenia nowszego dokumentu w katalogu nie jest porównaniem pełnej treści kolejnych wydań.

Co żywotność drzwi przeciwwybuchowych oznacza dla polskich projektantów, wykonawców i dostawców?

NO-13-A247:2019 przewiduje stosowanie typizacji magazynów i warsztatów oraz zaleca opracowywanie dokumentacji możliwej do wykorzystania w różnych lokalizacjach. Przewiduje jej doskonalenie z uwzględnieniem doświadczeń użytkowników, w tym państw NATO, rozwoju technologii i wyników badań.[24]

Praktyczny wniosek dla projektantów i inwestorów to potrzeba instalacji udokumentowanego zestawu drzwiowego wraz z warunkami zastosowania i montażu, a nie jedynie katalogowego ciśnienia. Zamawiający powinien otrzymać odpowiedzi w trzech obszarach. W praktyce zastosowanie drzwi przeciwwybuchowych dotyczy przede wszystkim obiektów wysokiego ryzyka, zwłaszcza w budynkach wojskowych.

Scenariusz i rezultat. Przed jakim zdarzeniem mają chronić drzwi? Jakie obciążenia i kierunki działania uwzględniono? W jakim stanie zestaw powinien pozostać po zdarzeniu? Dotyczy to także budynków przemysłowych o charakterze strategicznym związanych z chemią, petrochemią i gazami oraz pracy w podziemnych wyrobiskach zakładów górniczych.

Konfiguracja i montaż. Jakie skrzydło, okucia, rama i połączenia są objęte oceną? Z jaką konstrukcją wsporczą mają współpracować? Takie wymagania spotyka się również w zakładach produkcyjnych, gdzie źródłem zagrożenia bywają procesy technologiczne i testowe.

Dowody. Co potwierdza raport z próby, co raport obliczeniowy i jaki jest zakres ich zastosowania? Znaczenie ma też żywotność drzwi przeciwwybuchowych, bo skuteczność zależy nie tylko od badań, ale również od serwisu i warunków eksploatacji.

To rekomendowany sposób porządkowania zapytania, nie gotowa specyfikacja techniczna. Ostateczne wymagania muszą wynikać z projektu. W praktyce w budynkach mieszkalnych drzwi przeciwwybuchowe rzadko są rozwiązaniem uzasadnionym ze względu na koszt, ciężar i wymagania montażowe.

Nie „drzwi przeciwwybuchowe RC4”, lecz wykazane spełnienie wymagań

Rzetelna deklaracja powinna wskazywać dokument, jego wydanie, wymagania, konfigurację i sposób potwierdzenia właściwości. Nie powinna rozszerzać wyniku dotyczącego drzwi na cały obiekt ani na zagrożenia nieobjęte oceną.

Nie chodzi więc o wybór między „testem” a „komputerem”. Chodzi o dowody adekwatne do konkretnego zadania ochronnego: badania, poprawne obliczenia, uzasadnione powiązanie obu metod i zgodność wykonania z dokumentacją. Przy wskazywaniu katalogowego ciśnienia trzeba też jasno określić zastosowanie, bo takie rozwiązania pracują w budynkach przemysłowych związanych z przemysłem chemicznym, energetyką i wojskowością. Stosowane przy klasyfikacji wyrobów budowlanych normy określające odporność na 1,1 czy 2,5 bar nie mają znaczenia przy doborze rozwiązań o podwyższonych standardach bezpieczeństwa i wysokiej klasie odporności. W przywołanym na początku artykułu holenderskim laboratorium konieczne było zastoswanie drzwi o odporności aż 281 barów.

Nie pytaj jedynie o to, ile barów wytrzymują drzwi. Zapytaj, przed jakim zdarzeniem mają chronić, w jakiej konstrukcji będą pracować oraz na podstawie jakich dowodów można potwierdzić ich skuteczność. Dowiedz się, jaka jest siła i czas trwania impulsu a także, jakiej wielkości ładunek użyto podczas testów oraz z jakiej odległości został zdetonowany. Warto upewnić się, czy oferowane drzwi przeciwwybuchowe to rzeczywiście przebadane profesjonalne konstrukcje, a nie jedynie ogólne opisy handlowe.

Jeśli potrzebujesz fachowego doradztwa przy wyborze drzwi przeciwwybuchowych lub poszukujesz indywidualnych, szytych na miarę rozwiązań, zapraszamy do kontaktu. Pierwsze drzwi przeciwwybuchowe instalowaliśmy w obiektach o znaczeniu militarnym jeszcze przed pełnoskalową wojną na Ukrainie. Mamy na koncie realizacje zarówno w Polsce, jak i za granicą.

Ważnym aspektem jest również właściwy montaż i konserwacja drzwi przeciwwybuchowych. Sposób zamocowania ościeżnicy – w tym rodzaj, liczba, rozmieszczenie i nośność mocowań – musi odpowiadać dokumentacji producenta i konfiguracji uwzględnionej w badaniu lub obliczeniach. Nie istnieje jeden uniwersalny typ kotwy właściwy dla wszystkich zestawów. Ważna jest równiez odpowiednia konserwacja. Konserwowane drzwi przeciwwybuchowe zachowują swoje podstawowe funkcje nawet po wielu latach użytkowania, pod warunkiem unikania skrajnie nieodpowiedzialnego użytkowania i regularnego serwisowania.

W kontekście zastosowań, nasze drzwi przeciwwybuchowe są wykorzystywane nie tylko w obiektach militarnych, ale również w przemyśle chemicznym, energetycznym, laboratoriach oraz w obiektach infrastruktury krytycznej. Zapewniają one ochronę przed poważnymi uszkodzeniami mechanicznymi i konsekwencjami znszczenia cennego sprzętu lub amunicji, jednocześnie mając kluczowe znaczenie dla ochrony ludzkiego życia i zdrowia.

Hartmann Tresore dobiera rozwiązania do wymagań konkretnej inwestycji, z uwzględnieniem scenariusza zagrożenia, wymaganych parametrów, dokumentacji potwierdzającej właściwości zestawu oraz warunków montażu.

Artykuł ma charakter informacyjny. Nie stanowi projektu zabezpieczeń, audytu zgodności z NATO ani potwierdzenia parametrów drzwi w Soesterberg. Wymagania konkretnej inwestycji należy ustalić z projektantem i zamawiającym, na podstawie właściwych wydań dokumentacji.

Przypisy i źródła

[1] Rijksvastgoedbedrijf, "Defensie heeft nieuwe hightech munitiewerkplaats", 15.06.2026: opis konstrukcji, betonowania i wyposażenia warsztatu. online 1

[2] Rijksvastgoedbedrijf, komunikat z 15.06.2026: funkcja warsztatu oraz zakres ujawnionych informacji. Komunikat nie zawiera specyfikacji drzwi. online 1

[3] NO-13-A247:2019, pkt 5.6.1 i 5.6.1.2, s. 28, 30-31: kategorie ECM i wymagania wobec oddziaływania z sąsiedniego magazynu.

[4] NO-13-A247:2019, pkt 7.1-7.2, s. 38: funkcja warsztatów, ochrona personelu i analiza zagrożeń wewnętrznych oraz zewnętrznych.

[5] NO-13-A247:2019, przedmowa, s. 2, oraz pkt 1.1, s. 4: podstawa AASTP-1(B)(1) / STANAG 4440:2015 (ed. 2), zakres wprowadzanych postanowień i przeznaczenie normy.

[6] DLA ASSIST Quick Search: AASTP-1, wydanie D (2025), oraz STANAG 4440, edycja 4 (2025); rejestr Ministerstwa Obrony Czech: AASTP-1 D, wersja 1. Weryfikacja metadanych, nie pełnych tekstów; dostęp 11.09.2026. online 1 online 2 online 3

[7] NO-54-A205:2011, pkt 1.1, s. 4; NO-54-A205:2011/A1:2020, s. 2-3: zmiana odniesienia w załączniku informacyjnym na ATP-3.12.1.8(A) / STANAG 2280:2016 (ed. 2).

[8] NO-13-A247:2019, pkt 1.3.13-1.3.17, s. 6, i pkt 4.1, s. 10: NEQ, PES, ES, QD oraz relacja konstrukcji i odległości.

[9] Steel Door Institute, SDI 133-26, "Guideline for Specifying Steel Doors & Frames for Blast Resistance", pkt 2.2-2.5: ciśnienie, impuls i czas. online 1

[10] NO-13-A247:2019, pkt 5.6.1.2 i tablica 10, s. 30-31: warunki obciążenia elementów ECM, w tym drzwi.

[11] ASTM F2927-21(2024), zakres, pkt 1.1: seated/unseated; SDI 133-26, pkt 2.6 i 2.8: rebound i orientacja zestawu. Wykorzystano publiczne opisy. online 1 online 2

[12] UN SaferGuard, IATG 05.20:2021, wyd. 3, pkt 11.10.1, s. 22: otwieranie na zewnątrz i wyjście dla personelu. Dokument ONZ, nie NATO. online 1

[13] NO-13-A247:2019, pkt 7.3, s. 39: drzwi kabin rozbrajania oraz ich powiązanie z wytrzymałością ścian.

[14] NO-13-A247:2019, rysunek 5, s. 29, i pkt 5.6.1.3, s. 31: drzwi, rama, ściana frontowa oraz wymagania dotyczące zamocowania.

[15] NPSA, "Supplement to the BS EN Test Standards: Explosion Resistance of Doors and Walls", cz. Test Specimens; PKN, opis zakresu PN-EN 13124-2:2026-04. NPSA dotyczy zagrożeń zewnętrznych. online 1 online 2

[16] NO-13-A247:2019, pkt 5.5.2, s. 27, oraz pkt 7.3, s. 39: odciążanie dla wskazanych magazynów, wyłączenie ECM i ukierunkowanie fali w kabinach rozbrajania.

[17] NO-54-A206:2018, pkt 1.1 oraz 1.3.5-1.3.7, s. 4: zakres dokumentu i rozróżnienie drzwi ochronnych, hermetycznych oraz ochronno-hermetycznych.

[18] NO-13-A247:2019, pkt 5.5.1, s. 27, oraz pkt 5.6.1.2-5.6.1.3, s. 30-31: odłamki, dopuszczalne deformacje i utrzymanie drzwi oraz ościeżnic.

[19] NPSA, "Supplement to the BS EN Test Standards: Explosion Resistance of Doors and Walls", cz. Test Requirements: wymagany stan drzwi przed badaniem i po nim. online 1

[20] Ansys, opis możliwości LS-DYNA: analiza dynamiczna, kontakt, duże odkształcenia i modele materiałowe. ASME V&V 10-2019 (R2025): ocena wiarygodności modeli mechaniki ciała stałego. Tabela stanowi rozróżnienie metod, nie klasyfikację normatywną. online 1 online 2

[21] ASTM F2927-21(2024), publiczny opis zakresu i zastosowania, pkt 1.1 oraz 5.1-5.3: próby dynamiczne, zakres wyników i ograniczenie ich zamienności. online 1

[22] NO-13-A247:2019, pkt 5.1-5.2, s. 25: obliczenia, symulacje, testy i zakres warunków stosowania konstrukcji.

[23] PKN, karty katalogowe PN-EN 13123-1:2026-04, PN-EN 13124-1:2026-04, PN-EN 13123-2:2026-04 i PN-EN 13124-2:2026-04. Publikacja 28.04.2026, wersje angielskie, odpowiednie EN z 2025 r. Weryfikacja metadanych i opisów zakresu; dostęp 11.09.2026. online 1 online 2 online 3 online 4

[24] NO-13-A247:2019, pkt 5.2, s. 25: typizacja, powtarzalne projekty, aktualizowanie dokumentacji i doświadczenia użytkowników, w tym państw NATO.
